Nennspannung (Uo/U): | 300/500V | Temperaturbewertung: | -5°C zu +70°C |
---|---|---|---|
Kurzschluss: | +160°C | Minimaler Biegungsradius: | Gesamtdurchmesser x |
Hüllen-Farbe: | grau | Leiter: | 4mm ² zu 16mm ²: Angeschwemmter Leiter der Klasse 2 |
Isolierung: | PVC (Polyvinylchlorid) | Hülle: | PVC (Polyvinylchlorid) |

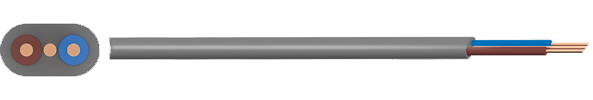

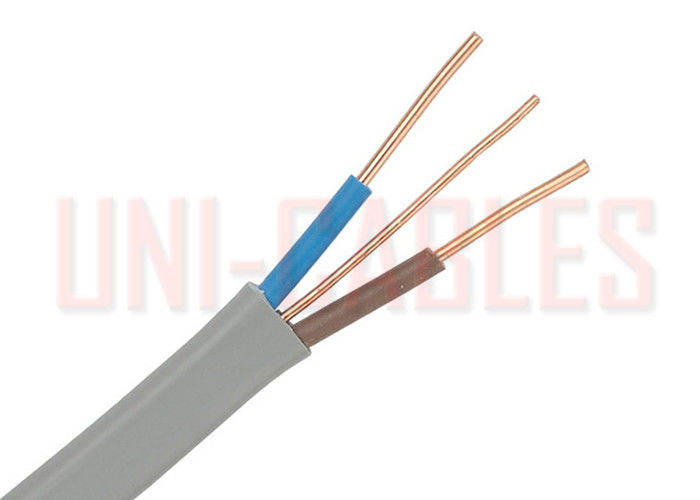

BS 6004 verkabeln Kabel-Art 624Y-Zwilling der festen Verdrahtung und -erdepvc-Kabel
ANWENDUNG
Inländisches Drahtseil. Kann in Festeinbauten installiert sein
in den trockenen oder feuchten Voraussetzungen befestigte, um, auf Behälter oder in Freifeld aufzutauchen, in dem das Risiko des mechanischen Schadens keine Frage sein würde. Passend für das Legen in Rohr oder in Trunking, in dem mechanischer Schutz angefordert wird.
BAU
Leiter
Kupferner Leiter entsprechend BS-en 60228 (vorher BS 6360)
1mm ² zu 2.5mm ²: Fester Leiter 4mm der Klasse 1 ² zu 16mm ²: Angeschwemmter Leiter der Klasse 2
Stromkreis-Schutz-Leiter (Erde)
1mm ² zu 2.5mm ²: Festes kupfernes Leiter 4mm der Klasse 1 ² zu 16mm ²: Angeschwemmter kupferner Leiter der Klasse 2
Isolierung
PVC (Polyvinylchlorid) schreiben TI1 entsprechend BS-en 50363
Hülle
Art 6 PVCs (Polyvinylchlorid) nach Ansicht BS 7655
KABEL-STANDARDS
Tabelle 4 BS 6004
EIGENSCHAFTEN
Nennspannung (Uo/U) 300/500V
Temperatur-Bewertung
-5°C zu +70°C
Kurzschluss: +160°C
Minimaler Biegungsradius
Örtlich festgelegt: Gesamtdurchmesser mit 6 x
MASS
EINZIGARTIGE TEILNUMMER. | NEIN VON KERNEN | NOMINALE QUERSCHNITTSFLÄCHE | LEITER-KLASSE | QUERSCHNITTSFLÄCHE DER ERDUNGSLEITUNG | NENNDICKE DER ISOLIERUNG | NENNDICKE DER HÜLLE | NOMINALE GESAMTAUSMASSE | NOMINALES GEWICHT |
Millimeter ² | Millimeter ² | Millimeter | Millimeter | Millimeter | kg/km | |||
UNBVVB2X1WG | 2 | 1 | 1 | 1 | 0,6 | 0,9 | 4,35 x 7,95 | 68 |
UNBVVB2X1.5WG | 2 | 1,5 | 1 | 1 | 0,7 | 0,9 | 4,85 x 8,9 | 87 |
UNBVVB2X2.5WG | 2 | 2,5 | 1 | 1,5 | 0,8 | 1 | 5,65 x 10,65 | 120 |
UNBVVB2X4WG | 2 | 4 | 2 | 1,5 | 0,8 | 1 | 6,3 x 11,95 | 172 |
UNBVVB2X6WG | 2 | 6 | 2 | 2,5 | 0,8 | 1,1 | 7,1 x 13,7 | 235 |
UNBVVB2X10WG | 2 | 10 | 2 | 4* | 1 | 1,2 | 8,7 x 17,25 | 373 |
UNBVVB2X16WG | 2 | 16 | 2 | 6* | 1 | 1,3 | 9,85 x 20 | 530 |
UNBVVB3X1WG | 3 | 1 | 1 | 1 | 06 | 0,9 | 4,35 x 9,8 | 91 |
UNBVVB3X1.5WG | 3 | 1,5 | 1 | 1 | 0,7 | 0,9 | 4,85 x 11,2 | 115 |
LEITER
Feste Leiter der Klassen-1 für die einkernigen und mehradrigen Kabel
NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
MAXIMALER WIDERSTAND Des LEITERS AN 20ºC |
Einfache Drähte ohms/km |
|
1 | 18,1 |
1,5 | 12,1 |
2,5 | 7,41 |
Angeschwemmte Leiter der Klassen-2 für die einkernigen und mehradrigen Kabel
NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
MINIMUM NEIN VON DRÄHTEN IM LEITER | MAXIMALER WIDERSTAND Des LEITERS AN 20ºC |
Getemperter kupferner Leiter | ||
Kreis | Einfache Drähte ohms/km |
|
4 | 7 | 4,61 |
6 | 7 | 3,08 |
10 | 7 | 1,83 |
16 | 7 | 1,15 |
ELECTRICALCHARACTERISTICS
Strombelastbarkeit und Spannungsabfall
NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
NACHWEISMETHODE A* (IM ROHR IN DER WAND) Ampere |
NACHWEISMETHODE C* (BEFESTIGTES DIREKTES) Ampere |
SPANNUNGSABFALL mv/A/m |
1 | 11,5 | 16 | 44 |
1,5 | 14,5 | 20 | 29 |
2,5 | 20 | 27 | 18 |
4 | 26 | 37 | 11 |
6 | 32 | 47 | 7,3 |
10 | 44 | 64 | 4,4 |
16 | 57 | 85 | 2,8 |
Anmerkung
A* für volle Installationsmethode beziehen sich Installations-Methode 2 der auf Tabellen-4A2 aber für flach Doppel- und Erdkabel der 17. Ausgabe der IEE-Verdrahtungs-Regelungen.
C* für volle Installationsmethode beziehen sich Installations-Methode 20 der auf Tabellen-4A2 aber für flach Doppel- und Erdkabel der 17. Ausgabe der IEE-Verdrahtungs-Regelungen.
