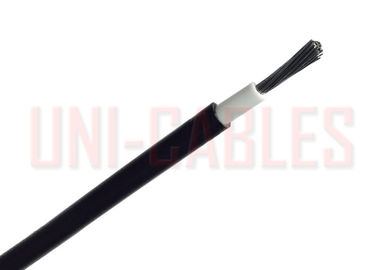

Solarenergie-Kabel-ACC H1Z2Z2-K Klassen-5. zu LÄRM-en 50618 für photo-voltaisches System
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Leiter: | Flexibler konservierter kupferner Leiter der Klasse 5 | Isolierung: | Halogen-freies quervernetztes Mittel |
|---|---|---|---|
| Hülle: | Halogen-freies quervernetztes, flammhemmendes Mittel | Nennspannung (Uo/U): | Wechselstrom: 600/1000V, DC: 900/1800V |
| Temperaturbewertung: | Örtlich festgelegt: -40°C zu +90°C | Minimaler Biegungsradius: | Gebogen: Gesamtdurchmesser mit 5 x |
| Maximale Spannung (Umax): | DC 1.8kV (Leiter/Leiter, nicht mit Erde bedecktes System, umkreisen nicht unter Last) | Maximale Temperatur am Leiter: | +120°C (für 20000h) |

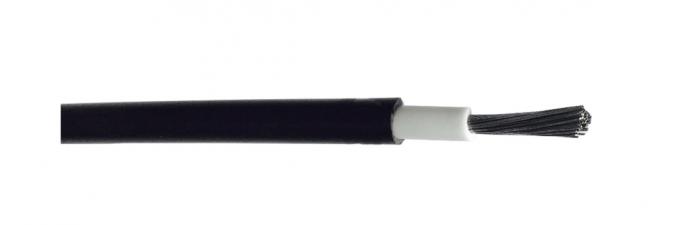

H1Z2Z2-K Solarenergie-Kabel-ACC. zu LÄRM-en 50618 für photo-voltaisches System
ANWENDUNG
Updated harmonisierte (H1Z2Z2-K) das Solarkabel des europäischen Standards, das für die Verbindung innerhalb der photo-voltaischen Systeme wie Sonnenkollektorreihen bestimmt war.
Passend für Festeinbauten, intern und extern, innerhalb des Rohres oder der Systeme.
Unser Solarkabel ist entsprechend BS-en 50396, UVbeständiges entsprechend HD 605/A1 Ozon-beständig und wird auf Haltbarkeit entsprechend en 60216 geprüft.
Für Installationen, in denen Feuer, Rauchemissionen und giftige Dämpfe ein potenzielles Risiko zum Leben und zur Ausrüstung schaffen.
Diese DC querverbundenen Kabel 1.5kV bieten außergewöhnliche Leistungen, einfache Installation und langfristige Zuverlässigkeit für Solaranlage an.
Sie verbinden photo-voltaische Platten für Dienstprogramm-Skalasolaranlagen oder -dachspitzen und schließen sie auch an den Reihenkasten (beim Existieren) oder möglicherweise an den Inverter an.
KABEL-STANDARDS
En-50618:2014,
TÜV 2 PfG 1169/08.2007,
| Direkte Beerdigung | ja |
| TUEV | ja |
| CPR-Leistung | ECA |
| Leitermaterial | konserviertes Kupfer |
| Leiterklasse | Klasse 5 = feines angeschwemmt |
| Isolierung | quervernetztes Polyolefincopolymer |
| Umhüllungsmaterial | quervernetztes Polyolefincopolymer |
| Flammhemmend | Vde 0482-332-1-2/IEC 60332-1-2 |
| Rauchdichte | LÄRM-EN 61034/IEC 61034 |
| Halogen-frei | LÄRM-EN 50267/IEC 60754 |
| UV-beständig | ja |
| Öl-beständig | En 60811-2-1 |
| Ozon-beständig | ja |
| Für Gebrauch im Freien | ja |
| Maximum die Erlaubnis gehabte Temperatur am Leiter | °C 120 |
| Die Erlaubnis gehabte äußere Kabeltemperatur, geregelt | -40 - °C +90 |
| Die Erlaubnis gehabte äußere Kabeltemperatur, in der Bewegung/während der Installation | -25 - °C +60 |
| Biegungsradius, Festeinbau | 4 x DA |
| Biegungsradius, bewegliche Anwendung | 6 x DA |
MASSE
| UNI-CABLES TEILNUMMER. |
NEIN VON KERNE |
NOMINALES KREUZ SCHNITTbereich |
NOMINALES GESAMTES DURCHMESSER |
NOMINALES GEWICHT | DEHNFESTIGKEIT IN KRAFT |
| Millimeter ² | Millimeter | kg/km | N | ||
| UNIPV10025 | 1 | 2,5 | 4,9 | 40 | 37 |
| UNIPV10040 | 1 | 4 | 5,4 | 56 | 60 |
| UNIPV10060 | 1 | 6 | 5,9 | 73 | 90 |
| UNIPV10100 | 1 | 10 | 6,9 | 115 | 150 |
| UNIPV10160 | 1 | 16 | 8,0 | 170 | 240 |
| UNIPV10250 | 1 | 25 | 10,3 | 270 | 375 |
| UNIPV10350 | 1 | 35 | 11,8 | 365 | 525 |
| UNIPV10500 | 1 | 50 | 13,5 | 508 | 750 |
| UNIPV10700 | 1 | 70 | 16,0 | 729 | 1050 |
| UNIPV10950 | 1 | 95 | 17,8 | 923 | 1350 |
| UNIPV11200 | 1 | 120 | 19,8 | 1178 | 1800 |
| UNIPV11500 | 1 | 150 | 21,1 | 1460 | 2250 |
| UNIPV11850 | 1 | 185 | 24,4 | 1777 | 2775 |
| UNIPV12400 | 1 | 240 | 27,1 | 2252 | 3600 |
LEITER
Flexible kupferne Leiter der Klassen-5 für die einkernigen und mehradrigen Kabel
| NOMINALE QUERSCHNITTSFLÄCHE | MAXIMALER WIDERSTAND Des LEITERS AN 20ºC |
| Millimeter ² | Metall-überzogene Drähte ohms/km |
| 2,5 | 8,21 |
| 4 | 5,09 |
| 6 | 3,39 |
| 10 | 1,95 |
| 16 | 1,24 |
| 25 | 0,795 |
| 35 | 0,565 |
| 50 | 0,393 |
| 70 | 0,277 |
| 95 | 0,21 |
| 120 | 0,164 |
| 150 | 0,132 |
| 185 | 0,108 |
| 240 | 0,0817 |
ELEKTRISCHE EIGENSCHAFTEN
| NEIN VON KERNEN | NOMINALE QUERSCHNITTSFLÄCHE | STROMBELASTBARKEIT in einer Luft |
| Millimeter ² | Ampere | |
| 1 | 2,5 | 41 |
| 1 | 4 | 55 |
| 1 | 6 | 70 |
| 1 | 10 | 98 |
| 1 | 16 | 132 |
| 1 | 25 | 176 |
| 1 | 35 | 218 |
| 1 | 50 | 276 |
| 1 | 70 | 347 |
| 1 | 95 | 416 |
| 1 | 120 | 488 |
| 1 | 150 | 566 |
| 1 | 185 | 644 |
| 1 | 240 | 775 |
Basiert auf einer umgebenden Temperatur 60°C
HERABSETZEN VON FAKTOREN
| LUFTTEMPERATUR | BIS ZU 60°C | 70°C | 80°C | 90°C | 100°C | 110°C |
| HERABSETZEN DES FAKTORS | 1,00 | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 |
