Produktdetails:
Zahlung und Versand AGB:
|
Nennspannung (Uo/U): | 300/300V | Temperaturbewertung: | 5°C zu +70°C |
---|---|---|---|
Minimaler Biegungsradius: | Gesamtdurchmesser mit 8 x | Hüllen-Farbe: | Weißes Schwarzes |
Leiter: | Flexibler kupferner Leiter der Klasse 5 | Isolierung: | PVC (Polyvinylchlorid) |
Hülle: | PVC (Polyvinylchlorid) |

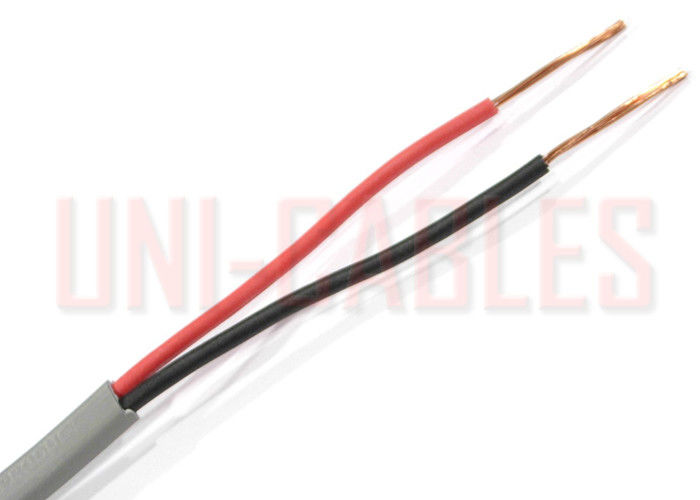

Elektrisches Kabel-Zwillings-flaches Flachkabel H03VVH2-F PVCs für allgemeinen Gebrauch
ANWENDUNG
Hergestellt in Übereinstimmung mit Europäer harmonisiertem Code (HAR-Standardkabel) H03VVH2-F, ist diese Strecke PVC-Kabels für Gebrauch als Führung der allgemeinen Versorgung, für hängende Beleuchtungstropfen und für helle portierbare Haushaltsgeräte passend. Jedoch ist es nicht für die Heizungsund kochenden Geräte passend.
KABEL-STANDARDS
BS-en 50525-2-11 (vorher BS 6500),
BS EN/IEC 60332-1-2
MASSE
NEIN VON KERNEN | NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
NENNDICKE DER ISOLIERUNG Millimeter |
NENNDICKE DER HÜLLE Millimeter |
NOMINALER GESAMTdurchmesser H x W Millimeter |
NOMINALES GEWICHT kg/km |
2 | 0,5 | 0,5 | 0,6 | 3,35 x 5 | 30 |
2 | 0,75 | 0,5 | 0,6 | 3,5 x 5,5 | 37 |
LEITER
Flexible kupferne Leiter der Klassen-5 für die einkernigen und mehradrigen Kabel
NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
MAXIMALER DURCHMESSER VON DRÄHTEN IM LEITER Millimeter |
MAXIMALER WIDERSTAND Des LEITERS AN 20ºC | |
Einfache Drähte ohms/km |
Metall-überzogene Drähte ohms/km |
||
0,5 | 0,21 | 39 | 40,1 |
0,75 | 0,21 | 26 | 26,7 |
ELEKTRISCHE EIGENSCHAFTEN
Strombelastbarkeit und Masse vertretbar
NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
STROMBELASTBARKEIT | HÖCHSTMASSE VERTRETBAR DURCH FLEXIBLE DOPPELSCHNUR Kilogramm |
|
Einphasiger Wechselstrom Ampere |
Dreiphasen-Wechselstrom Ampere |
||
0,5 | 3 | 3 | 2 |
0,75 | 6 | 6 | 3 |
Spannungsabfall
NOMINALE QUERSCHNITTSFLÄCHE Millimeter ² |
DC ODER EINPHASIGER WECHSELSTROM mV/A/m |
DREIPHASENwechselstrom mV/A/m |
0,5 | 93 | 80 |
0,75 | 62 | 54 |
HERABSETZEN VON FAKTOREN
LUFTTEMPERATUR | 35ºC | 40ºC | 45ºC | 50ºC | 55ºC |
HERABSETZEN DES FAKTORS | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 |
