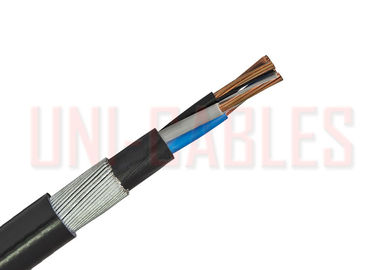

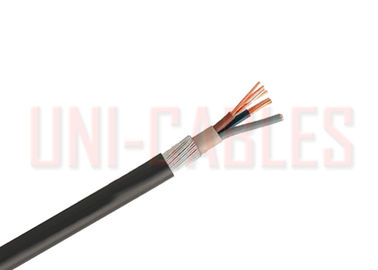

Mehradriges gepanzertes elektrisches Kabel SWA-PVCs

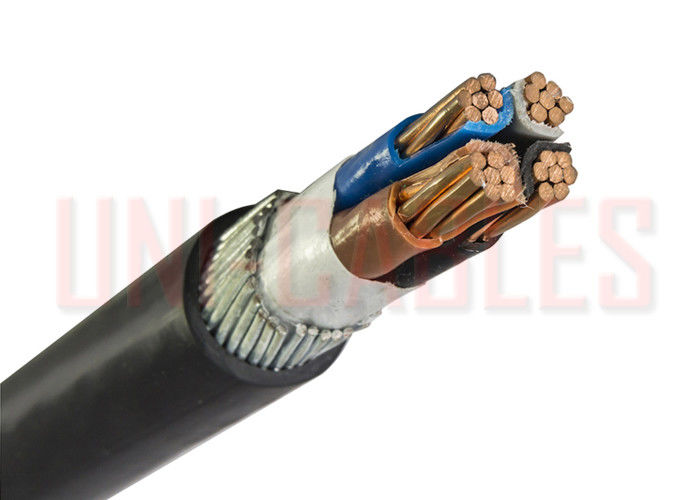

Großes Bild : Mehradriges gepanzertes elektrisches Kabel SWA-PVCs

Produktdetails:

Herkunftsort:	China
Markenname:	UNI-Cables
Zertifizierung:	ISO9001/CE
Modellnummer:	CU/XLPE/SWA/PVC

Zahlung und Versand AGB:

Min Bestellmenge:	500 METER
Preis:	Depends on quantity
Verpackung Informationen:	500 M pro Spule
Lieferzeit:	15-20 Werktage
Versorgungsmaterial-Fähigkeit:	700000 M pro Woche

Contact Now

Ausführliche Produkt-Beschreibung

Nennspannung (Uo/U):	600/1000V	Temperaturbewertung:	Örtlich festgelegt: -25°C zu +90°C
Minimaler Biegungsradius:	25mm2 und oben - örtlich festgelegt: Gesamtdurchmesser mit 8 x	Hüllen-Farbe:	Schwarz
Leiter:	Angeschwemmter kupferner Leiter der Klasse 2	Angeschwemmter kupferner Leiter der Klasse 2:	XLPE
Bettwäsche:	PVC (Polyvinylchlorid)	Rüstung:	SWA (Stahldraht-Rüstung)
Hülle:	PVC (Polyvinylchlorid)

Gepanzertes elektrisches Kabel BS 5467 mehradriges Standardkabel SWA-PVCs 0.6/1kV

ANWENDUNG
Mehradriges PVC-Kabel mit Stahldrahtrüstung (SWA). Macht und zusätzliche Steuerseile für Gebrauch in den Machtnetz-, Untertage-, und Innenanwendungen im Freien und für Gebrauch in der Kabelkanalisierung.

KABEL-STANDARDS
BS 5467, BS EN/IEC 60502-1, BS EN/IEC 60332-1-2

MASSE
BS5467 XLPE/PVC/SWA/PVC (Kupfer)

Uni-Kabel TEILNUMMER.	NEIN VON KERNEN	NOMINALE QUERSCHNITTSFLÄCHE	NENNDICKE DER ISOLIERUNG	NENNDURCHMESSER Millimeter		NOMINALES GEWICHT	DRÜSE BWS/CW
Uni-Kabel TEILNUMMER.	NEIN VON KERNEN	Millimeter ²	Millimeter	Unter Rüstung	Gesamt	kg/km	DRÜSE BWS/CW
UNISWA2015	2	1,5	0,6	7,3	12,1	302	20
UNISWA2025	2	2,5	0,7	8,5	13,6	346	20
UNISWA2040	2	4	0,7	9,4	14,7	410	20S
UNISWA2060	2	6	0,7	10,5	15,9	499	20
UNISWA210	2	10	0,7	12,3	18	648	20
UNISWA216	2	16	0,7	14,3	20,4	978	20
UNISWA225	2	25	0,9	14,7	20,4	1290	25
UNISWA235	2	35	0,9	16,8	23,3	1500	25
UNISWA250	2	50	1	19	25,8	1890	25
UNISWA270	2	70	1,1	22	29	2450	32
UNISWA295	2	95	1,1	25,1	33,1	3300	32
UNISWA2120	2	120	1,2	27,9	36,1	4020	40
UNISWA2150	2	150	1,4	30,9	39,3	4750	40
UNISWA3015	3	1,5	0,6	7,8	12,6	330	20
UNISWA3025	3	2,5	0,7	9,2	14,1	390	20S
UNISWA3040	3	4	0,7	10	15,3	464	20S
UNISWA3060	3	6	0,7	11,2	16,6	568	20
UNISWA310	3	10	0,7	13,1	19,5	866	20
UNISWA316	3	16	0,7	15,3	21,6	1152	25
UNISWA325	3	25	0,9	18,9	23,6	1800	25
UNISWA335	3	35	0,9	21,3	25,7	2230	32
UNISWA350	3	50	1	21,7	28,5	2490	32
UNISWA370	3	70	1,1	25,2	32,2	3290	32
UNISWA395	3	95	1,1	28,8	37	4440	40
UNISWA3120	3	120	1,2	32	40,4	5470	40
UNISWA3150	3	150	1,4	35,9	45,5	6930	50S
UNISWA3185	3	185	1,6	40	49,8	8350	63S
UNISWA3240	3	240	1,7	44,9	55,1	10400	63S
UNISWA3300	3	300	1,8	49,8	60,2	12600	63S
UNISWA3400	3	400	2	55,8	66,6	14600	75S
UNISWA4015	4	1,5	0,6	8,5	13,3	365	20S
UNISWA4025	4	2,5	0,7	9,9	15	438	20
UNISWA4040	4	4	0,7	11	16,4	532	20
UNISWA4060	4	6	0,7	12,3	18,7	764	20
UNISWA410	4	10	0,7	14,5	21,1	1013	25
UNISWA416	4	16	0,7	17	23,4	1360	25
UNISWA425	4	25	0,9	21	26,1	2160	32
UNISWA435	4	35	0,9	23,6	28,6	2690	32
UNISWA450	4	50	1	25	32	3130	32
UNISWA470	4	70	1,1	29,5	37,7	4500	40
UNISWA495	4	95	1,1	33,3	41,7	5600	50S
UNISWA4120	4	120	1,2	37,5	47,1	7400	50
UNISWA4150	4	150	1,4	41,6	51,4	8780	50
UNISWA4185	4	185	1,6	46,4	56,6	10630	63S
UNISWA4240	4	240	1,7	52,6	63	13390	63
UNISWA4300	4	300	1,8	58	68,8	16290	75S
UNISWA4400	4	400	2	65,4	78,1	19800	90
UNISWA5015	5	1,5	0,6	9,7	14,3	410	20S
UNISWA5025	5	2,5	0,7	11,7	16,1	470	20
UNISWA5040	5	4	0,7	13	17,8	710	20
UNISWA5060	5	6	0,7	14,5	20	876	25
UNISWA510	5	10	0,7	17,2	22,9	1165	25
UNISWA516	5	16	0,7	20	26,6	1742	32
UNISWA525	5	25	0,9	24,7	31,5	2323	32
UNISWA535	5	35	0,9	27,8	34,8	2932	40
UNISWA550	5	50	1	32,4	40,4	4192	50S
UNISWA0715	7	1,5	0,6	10,2	15,2	470	20S
UNISWA7025	7	2,5	0,7	12,3	17,1	600	20
UNISWA7040	7	4	0,7	13,6	19,1	881	20
UNISWA1215	12	1,5	0,6	13,7	19,4	780	20
UNISWA12025	12	2,5	0,7	16,3	22,4	1000	25
UNISWA1915	19	1,5	0,6	16,2	22,2	1000	25
UNISWA1925	19	2,5	0,7	19,9	26,6	1540	25
UNISWA2715	27	1,5	0,6	20	26,7	1500	32
UNISWA2725	27	2,5	0,7	24	30,7	1950	32
UNISWA3715	37	1,5	0,6	22,3	29	1800	32
UNISWA3725	37	2,5	0,7	26,9	33,8	2350	40

LEITER
Angeschwemmte Leiter der Klassen-2 für die einkernigen und mehradrigen Kabel

NOMINALES KREUZ SCHNITTbereich Millimeter ²	MINIMUM NEIN VON DRÄHTEN IM LEITER						MAXIMALER WIDERSTAND Des LEITERS AN 20ºC
	Kreis		Rundschreiben zusammengepreßt		Geformt		Getemperter kupferner Leiter
	Cu	Al	Cu	Al	Cu	Al	Einfache Drähte ohms/km
1,5	7	-	6	-	-	-	12,1
2,5	7	-	6	-	-	-	7,41
4	7	-	6	-	-	-	4,61
6	7	-	6	-	-	-	3,08
10	7	7	6	6	-	-	1,83
16	7	7	6	6	-	-	1,15
25	7	7	6	6	6	6	0,727
35	7	7	6	6	6	6	0,524
50	19	19	6	6	6	6	0,387
70	19	19	12	12	12	12	0,268
95	19	19	15	15	15	15	0,193
120	37	37	18	15	18	15	0,153
150	37	37	18	15	18	15	0,124
185	37	37	30	30	30	30	0,0991
240	37	37	34	30	34	30	0,0754
300	61	61	34	30	34	30	0,0601
400	61	61	53	53	53	53	0,047

ELEKTRISCHE EIGENSCHAFTEN XLPE/PVC/SWA/PVC
Strombelastbarkeit

NOMINALES KREUZ SCHNITTbereich Millimeter ²	BEFESTIGTES DIREKTES Ampere		IM FREIFELD ODER AUF EINEM PERFORIERTEN KABEL BEHÄLTER, HORIZONTAL ODER VERTIKAL Ampere		VERWEISEN SIE IM BODEN ODER IN DER KANALISIERUNG HEREIN BODEN, IN ODER NAHE DER GEBÄUDE Ampere
NOMINALES KREUZ SCHNITTbereich Millimeter ²	Kern zwei Kabel Einphasig Wechselstrom oder DC	Drei oder Kern vier Kabel Dreiphasig Wechselstrom	Zwei Kern-Kabel Einphasig Wechselstrom oder DC	Drei oder Vier Kern-Kabel Dreiphasig Wechselstrom	Zwei Kern-Kabel Einphasig Wechselstrom oder DC	Drei oder Vier Kern-Kabel Dreiphasig Wechselstrom
1,5	27	23	29	25	25	21
2,5	36	31	39	33	33	28
4	49	42	52	44	43	36
6	62	53	66	56	53	44
10	85	73	90	78	71	58
16	110	94	115	99	91	75
25	146	124	152	131	116	96
35	180	154	188	162	139	115
50	219	187	228	197	164	135
70	279	238	291	251	203	167
95	338	289	354	304	239	197
120	392	335	410	353	271	223
150	451	386	472	406	306	251
185	515	441	539	463	343	281
240	607	520	636	546	395	324
300	698	599	732	628	446	365
